¿En qué se diferencia una brida ciega roscada de una brida ciega normal?

Las bridas ciegas son componentes esenciales en los sistemas de tuberías y sirven para cerrar el extremo de una tubería, válvula o recipiente. Se utilizan para impedir el flujo de fluido y proporcionar un sello al final de una tubería. Entre los distintos tipos de bridas ciegas, las bridas ciegas roscadas destacan por sus características y aplicaciones únicas. Como proveedor deBrida ciega roscadaA menudo me preguntan sobre las diferencias entre las bridas ciegas roscadas y las bridas ciegas normales. En esta publicación de blog, profundizaré en estas diferencias, explorando su diseño, funcionalidad y aplicaciones.

Diseño y Estructura

La diferencia más obvia entre una brida ciega roscada y una brida ciega normal reside en su diseño. Una brida ciega normal es un disco macizo con una superficie lisa en ambos lados. Por lo general, tiene una serie de orificios para pernos alrededor de su perímetro, que se utilizan para atornillar la brida a la tubería o equipo correspondiente. Estos orificios para pernos son orificios pasantes, lo que significa que atraviesan toda la brida.

Por el contrario, una brida ciega roscada tiene agujeros roscados en lugar de agujeros pasantes. Estos orificios roscados se utilizan para aceptar pernos o espárragos, que se pueden atornillar directamente en la brida. La rosca de los orificios permite una conexión más segura y precisa en comparación con los orificios pasantes de una brida ciega normal. Además, la presencia de roscas elimina la necesidad de tuercas en la parte posterior de la brida, lo que puede simplificar el proceso de instalación.

Otro aspecto del diseño que diferencia a las bridas ciegas roscadas es la posibilidad de tener roscas internas. En algunos casos, las bridas ciegas roscadas pueden tener un orificio roscado en el centro, que se puede utilizar para conectar tuberías, válvulas o instrumentos pequeños. Esta característica hace que las bridas ciegas roscadas sean más versátiles que las bridas ciegas normales, ya que pueden usarse para una gama más amplia de aplicaciones.

Funcionalidad

La funcionalidad de las bridas ciegas roscadas y las bridas ciegas normales es similar en el sentido de que ambas sirven para cerrar el extremo de una tubería. Sin embargo, los agujeros roscados en las bridas ciegas roscadas ofrecen varias ventajas en términos de funcionalidad.

Uno de los principales beneficios de las bridas ciegas roscadas es su capacidad para proporcionar una conexión más a prueba de fugas. Las roscas de los orificios crean un sello hermético entre el perno o espárrago y la brida, lo que reduce el riesgo de fugas. Esto es particularmente importante en aplicaciones donde la tubería transporta fluidos peligrosos o a alta presión.

Las bridas ciegas roscadas también ofrecen una mejor resistencia a vibraciones y golpes. La conexión roscada entre el perno y la brida ayuda a absorber y distribuir las fuerzas generadas por vibraciones y golpes, evitando que los pernos se aflojen con el tiempo. Esto hace que las bridas ciegas roscadas sean más adecuadas para aplicaciones en industrias como las de petróleo y gas, generación de energía y procesamiento químico, donde las tuberías suelen estar sujetas a altos niveles de vibración.

Además, las bridas ciegas roscadas se pueden instalar y quitar más fácilmente en comparación con las bridas ciegas normales. Dado que no es necesario utilizar tuercas en la parte posterior de la brida, el proceso de instalación es más sencillo y rápido. Esto puede ahorrar tiempo y costos laborales, especialmente en proyectos a gran escala.

Aplicaciones

El diseño y la funcionalidad únicos de las bridas ciegas roscadas las hacen adecuadas para una variedad de aplicaciones. Algunas de las aplicaciones comunes de las bridas ciegas roscadas incluyen:

• Sistemas de Instrumentación y Control: Las bridas ciegas roscadas se utilizan a menudo en sistemas de instrumentación y control para conectar sensores, medidores y válvulas a la tubería. Los orificios roscados en la brida permiten una fácil instalación y extracción de estos instrumentos, lo que los hace convenientes para el mantenimiento y la calibración.
• Tuberías de pequeño diámetro: En tuberías de pequeño diámetro, se pueden utilizar bridas ciegas roscadas para cerrar el extremo de la tubería o para conectar tuberías y accesorios pequeños. Las roscas internas de la brida se pueden utilizar para aceptar tuberías o accesorios roscados, proporcionando una conexión segura y a prueba de fugas.
• Aplicaciones de baja presión: Las bridas ciegas roscadas también son adecuadas para aplicaciones de baja presión, donde el uso de bridas ciegas normales puede resultar excesivo. La conexión roscada en bridas ciegas roscadas proporciona suficiente resistencia y rendimiento de sellado para sistemas de baja presión, al tiempo que ofrece las ventajas de una fácil instalación y extracción.

Por otro lado, las bridas ciegas regulares se utilizan más comúnmente en tuberías de alta presión y de gran diámetro. Su diseño simple y sus orificios pasantes los hacen adecuados para aplicaciones donde se requiere una gran cantidad de pernos para proporcionar una conexión segura. Las bridas ciegas regulares también se utilizan en aplicaciones donde la tubería debe desmontarse fácilmente para mantenimiento o inspección.

Comparación con otras bridas roscadas

Además de las bridas ciegas habituales, existen otros tipos de bridas roscadas que se utilizan habitualmente en los sistemas de tuberías. Dos ejemplos sonBrida roscada reductorayBrida roscada NPT de tubería galvanizada.

Las bridas roscadas reductoras se utilizan para conectar tuberías de diferentes diámetros. Tienen un orificio más grande en un lado y uno más pequeño en el otro lado, con roscas en ambos orificios. Estas bridas son útiles en aplicaciones donde es necesario reducir el tamaño de la tubería en una tubería.

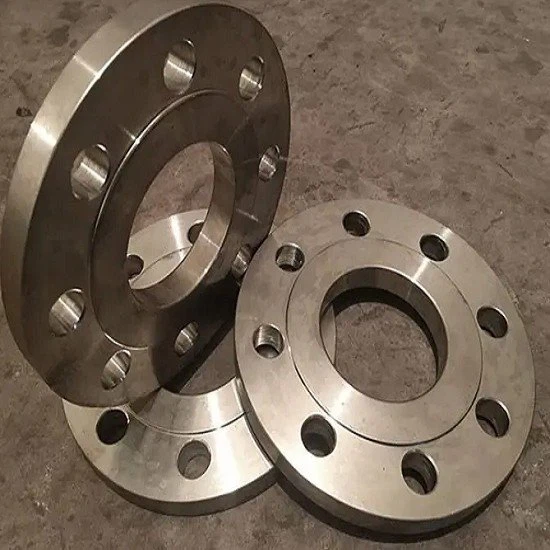

Las bridas roscadas NPT para tuberías galvanizadas son bridas roscadas que están recubiertas con una capa de zinc para protegerlas de la corrosión. Las roscas NPT (National Pipe Taper) de estas bridas están diseñadas para proporcionar un sello hermético cuando se conectan a tuberías o accesorios con rosca NPT. Las bridas roscadas NPT para tuberías galvanizadas se usan comúnmente en sistemas de suministro de agua, sistemas de riego y otras aplicaciones donde la resistencia a la corrosión es importante.

En comparación con estas otras bridas roscadas, las bridas ciegas roscadas están diseñadas específicamente para cerrar el extremo de una tubería. Si bien pueden compartir algunas similitudes en términos de subprocesos, su función y aplicación son diferentes.

Conclusión

En conclusión, las bridas ciegas roscadas se diferencian de las bridas ciegas normales en términos de diseño, funcionalidad y aplicaciones. Los orificios roscados en las bridas ciegas roscadas proporcionan una conexión más segura y precisa, mejor resistencia a fugas y vibraciones, y una instalación y extracción más sencilla. Estas características hacen que las bridas ciegas roscadas sean más adecuadas para una variedad de aplicaciones, especialmente en sistemas de instrumentación y control, tuberías de pequeño diámetro y aplicaciones de baja presión.

Como proveedor deBrida ciega roscada, Entiendo la importancia de ofrecer productos de alta calidad que satisfagan las necesidades específicas de nuestros clientes. Ya sea que esté buscando una brida ciega roscada para un proyecto a pequeña escala o una gran cantidad para una aplicación industrial, podemos ofrecerle una amplia gama de opciones para elegir. Nuestras bridas están fabricadas con materiales de alta calidad y se fabrican según estrictos estándares de calidad para garantizar un rendimiento confiable.

Si está interesado en comprar bridas ciegas roscadas o tiene alguna pregunta sobre nuestros productos, no dude en contactarnos. Siempre estamos listos para ayudarlo con sus necesidades de adquisición y brindarle las mejores soluciones para sus sistemas de tuberías.

Referencias

• ASME B16.5 - Bridas de tuberías y accesorios bridados
• API 6A - Especificación para equipos de boca de pozo y árbol de Navidad
• ASTM A105: Especificación estándar para piezas forjadas de acero al carbono para aplicaciones de tuberías
